Немецкие бронебойные подкалиберные снаряды

Подкалиберными называются снаряды, калибр которых меньше калибра ствола орудия. Идея подкалиберных снарядов возникла давно; основная цель — получить возможно большую начальную скорость, а следовательно и максимальную дальность полета снаряда. Подкалиберные снаряды устроены так, чтобы легкие снаряды среднего калибра специальной конструкции можно было выбрасывать из орудий более крупного калибра.
Снаряд снабжается поддоном, диаметр которого соответствует диаметру орудия. Вес снаряда вместе с поддоном значительно меньше штатного.
Пороховой заряд применяется тот же, что и для штатного выстрела данного калибра орудия. Конструкция подкалиберного снаряда дает возможность получить значительно большую начальную скорость 1 500 — 1 800 м/сек., не прибегая к конструктивным изменениям орудия. Под действием центробежной силы и вследствие сопротивления воздуха поддон после вылета из канала ствола отделяется от снаряда, который преодолевает гораздо большее расстояние, чем обычный (калибровый) снаряд данного орудия. Значительная начальная скорость в данном случае используется для поражения такой прочной преграды, как броня танка, когда требуется прочный снаряд, обладающий большой живой силой (скоростью в момент удара о броню).
Свойство подкалиберных снарядов — большая начальная скорость — и было использовано в противотанковой артиллерии.

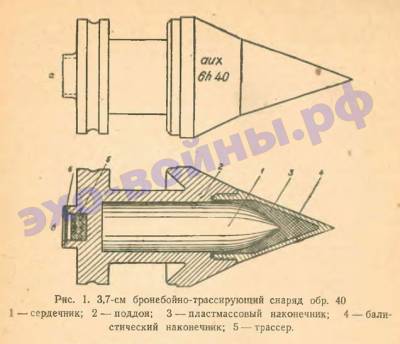

Рис. 1 3,7-см бронебойно-трассирующий снаряд обр. 40 (3.7 cm Pzgr. 40)

1— сердечник; 2 - поддон; 3 - пластмассовый наконечник; 4 - баллистический наконечник; 5 - трассер.









Рис. 2. 75-мм бронебойно-трассирующий снаряд обр. 41 (75/55cm Pzgr. 41)

1 - поддон; 2 - сердечник; 3 - привинтная головка;
4 - баллистический наконечник; 5 - трассер.





Подкалиберные бронебойные снаряды имеются двух видов: обр. 40 (рис. 1) и обр. 41 (рис. 2). Первые применяются к обычным 3,7-см и 5-см, противотанковым орудиям, вторые — к орудиям с коническими каналами стволов,— т. е. к 28/20-мм тяжелому противотанковому ружью обр. 41, и к 75/55-мм противотанковой пушке PAK-41. Существуют снаряды 7,5 cm Pzgr.41 (HK) с сердечником из карбид-вольфрама и 7,5 cm Pzgr.41 (StK) с стальным сердечником, 7,5 cm Pzgr.41 (W) болванка без сердечника. Кроме бронебойных подкалиберных выпускались и осколочно-фугасные подкалиберные снаряды.
Устройство снарядов Pzgr. 40 Pzgr. 41 похоже. Снаряд состоит из сердечника—
1, поддона— 2, балистического наконечника из пластмассы—3, металлического колпачка —- 4 и трассера — 5. В подкалиберных бронебойных снарядах отсутствуют разрыватель, разрывной заряд и медный ведущий поясок.
Сердечник снаряда изготовляется из сплава высокой твердости и хрупкости.
Поддон изготовляется из мягкой стали.
Баллистический наконечник, придающий снаряду удобообтекаемую форму, изготовляется из пластмассы и покрывается металлическим колпачком из сплава магния с алюминием.

Основное отличие снарядов обр. 40 от снарядов обр. 41 заключается в конструкции поддона. Поддоны снарядов обр. 40 (рис. 1) к обычным противотанковым орудиям (3,7-см и 5,0-см с цилиндрическими стволами) состоят из корпуса с 2 центрующими кольцевыми выступами. Верхний выступ выполняет роль ведущего пояска, нижний — центрующего утолщения.

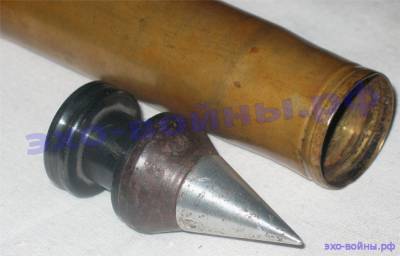

7.5cm Pzgr.41

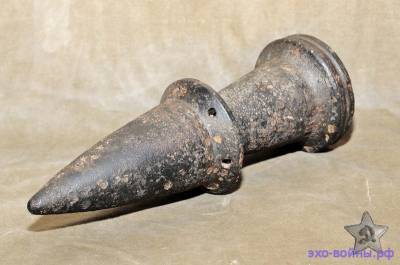

2.8cm sPzB-41

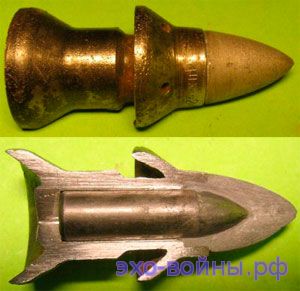

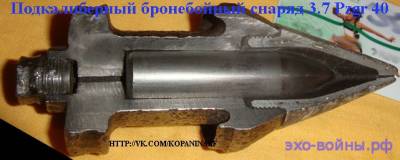

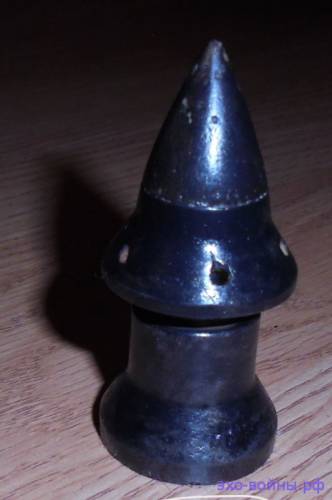

 3.7cm Pzgr. 40




При выстреле и движении снаряда по канал у ствола верхний  выступ поддона, имеющий диаметр несколько больший диаметра орудия по полям нарезав, врезываясь в нарезы орудия, придает снаряду вращательное
движение. Нижний выступ поддона, имеющий диаметр канала ствола, центрирует снаряд в канале, т. е. предохраняет от перекоса.
Поддоны снарядов обр. 41 (см. рис. 2) к системам с коническими каналами стволов состоят из корпуса с 2 коническими центрующими кольцевыми выступами. Диаметры выступов равны большему диаметру
канала ствола (у казенной части). Цилиндрическая часть поддона равна меньшему диаметру канала ствола (у дульного среза). При движении снаряда по коническому стволу оба выступа обжимаются и врезываются в нарезы, обеспечивая при этом вращательное движение снаряда в полете.


Вес снарядов обр. 40 и обр. 41 значительно меньше веса обычных бронебойных снарядов соответственных калибров. Боевой (пороховой) заряд применяется такой же, как и для обычных снарядов. Вследствие этого снаряды обр. 40 и 41 обладают значительно большими начальными скоростями, чем обычные бронебойные снаряды. Это обеспечивает повышение бронепробивного действия. Однако невыгодная в балистическом отношении форма снаряда способствует быстрой потере скорости на полете и поэтому стрельба такими снарядами на дистанциях, превышающих 400—500 м, мало эффективна.
Действие снарядов по преграде (броне) одинаково для обоих видов.
При ударе снаряда в преграду баллистический наконечник и поддон разрушаются,
а сердечник, обладая большой скоростью, в целом виде пробивает броню. Встретив в танке вторую преграду — противоположную стенку, сердечник, обладающий уже небольшой скоростью, вследствие
своей хрупкости разбивается на куски и поражает экипаж танка своими осколками и осколками от брони танка. Бронепробивная способность этих снарядов значительно выше обычных бронебойных снарядов и характеризуется данными, приведенными в таблице.

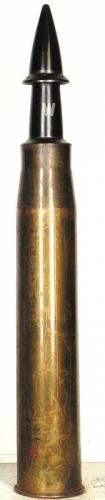

7,5 cm Pzgr.41 W         и          7,5 cm Pzgr.41 (StK):
